ES PEČKY 19775 - ELEKTRONICKÝ MODUL PRO KOMPLETNÍ ŘÍZENÍ PŘEJEZDU

Kompletní specifikace

ES PEČKY 19775 - ELEKTRONICKÝ MODUL

PRO KOMPLETNÍ ŘÍZENÍ PŘEJEZDU

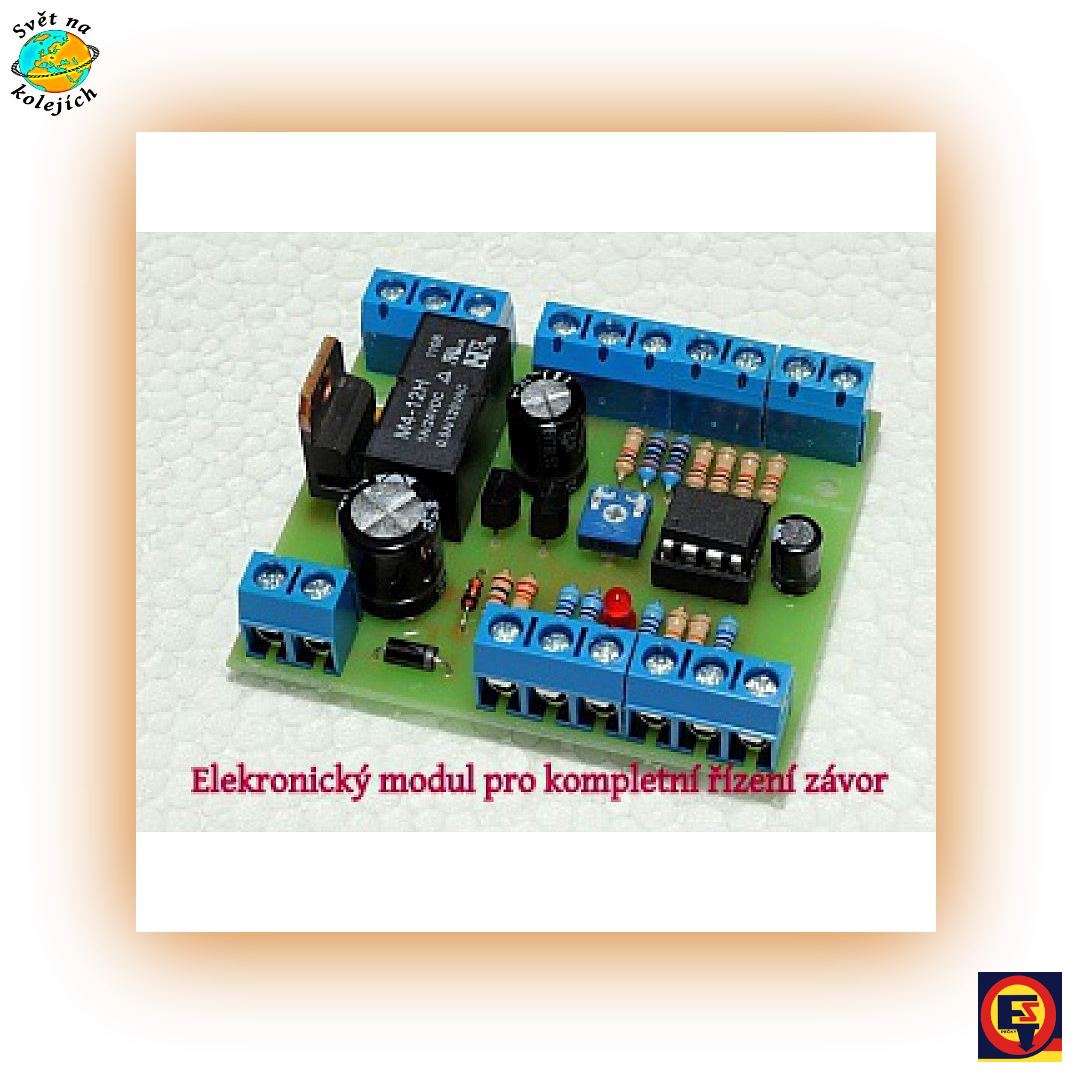

Elektronický modul pro kompletní řízení železničního přejezdu včetně závor. Snímání vlaků je pomocí 3 optických čidel. Modul je zcela nezávislý na použitém systému - analog (dvou i tříkolejnicový, Marklin), digital, v libovolném modelovém měřítku.Díky optickým čidlům reaguje na skutečnou délku vlaků.
Dále ovládá světla přejezdu a oproti běžným „blikačům“ simuluje pomalé zhášení a rozsvěcení světel jako u skutečných žárovek.

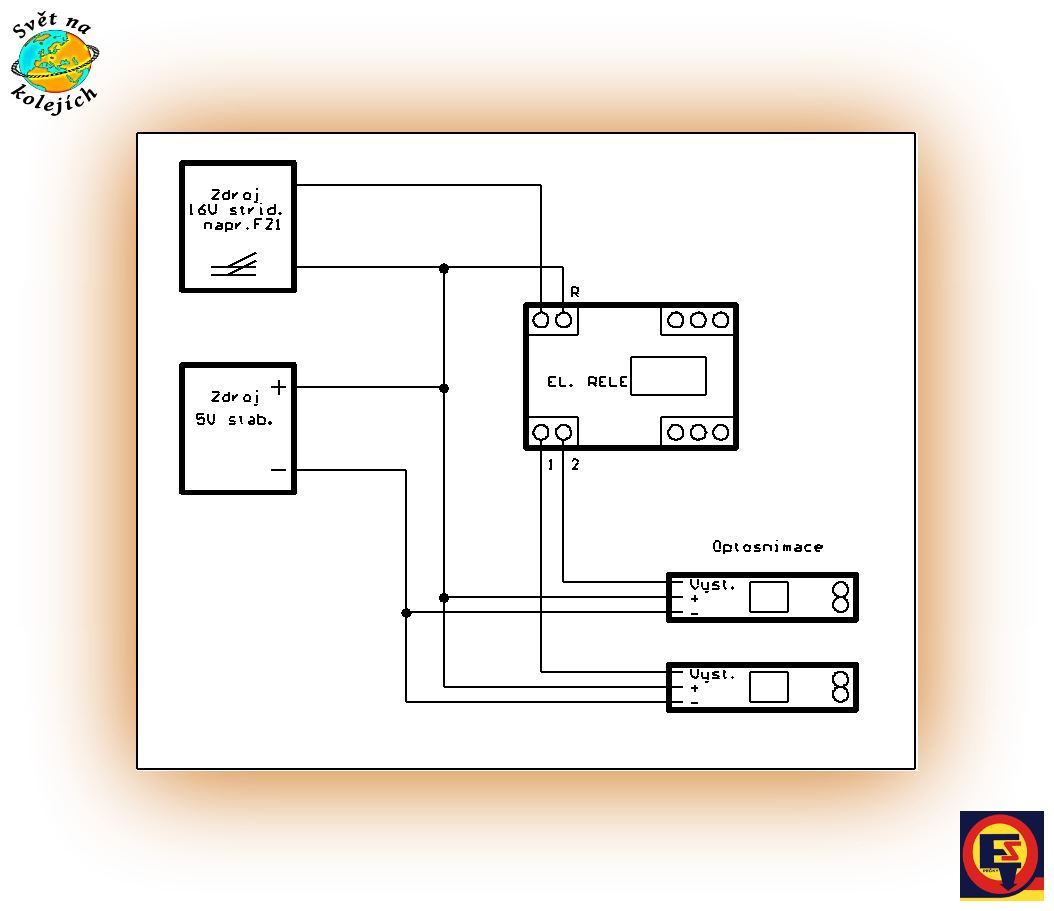

Výstup modulu je relé, takže lze přímo ovládat závory s jedním nebo dvěma elektromagnety, či připojit modul servopohonu. Je možné propojení více modulů pro vícekolejné trati. Nastavitelná doba předzvánění. Základem modulu je obvod přejezdu popsaný dále a doplněný obvodem spínání závor s relé s nastavitelným předzváněním a zdrojem pro napájení optických snímačů.

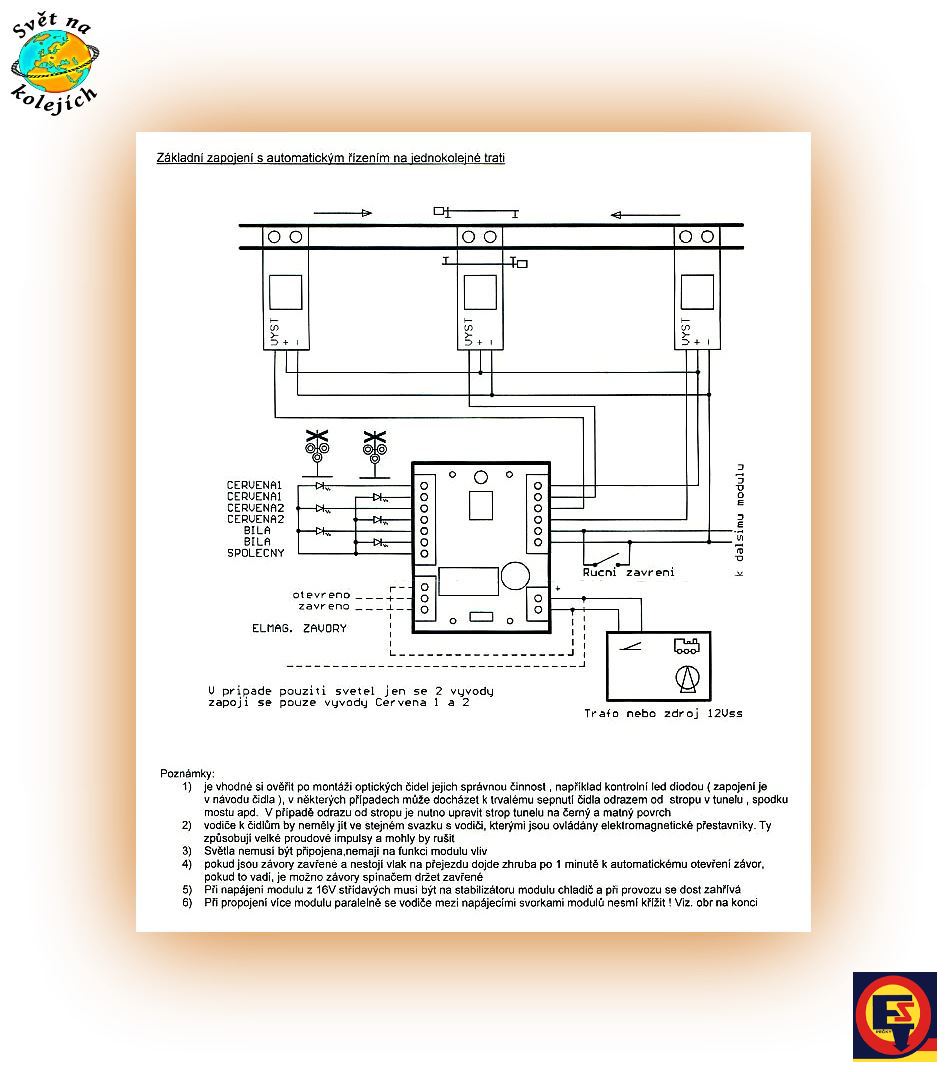

V základní verzi je určen pro jednokolejnou obousměrnou trať s použitím 3 optických snímačů. Druhá verze je určena pro jednosměrnou trať se 2 opt. snímači. Každá kolej má potom svůj modul.

http://www.youtube.com/watch?v=Rs6dAgttr5Q&feature=player_embedded
