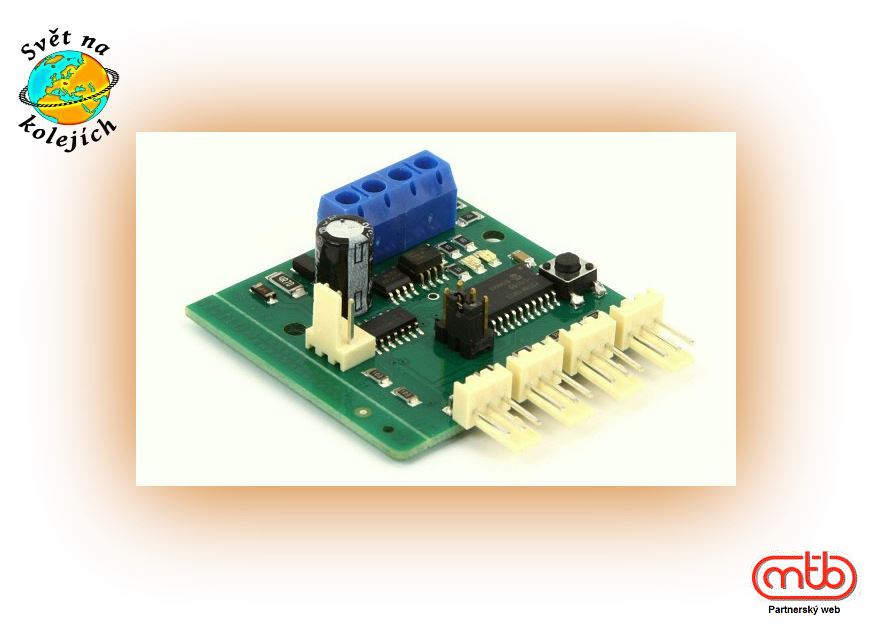

MTB ND4 - NÁVĚSTNÍ DEKODÉR PRO 4 x S-com

skladem



Skladem: 1 ks
Číslo produktu: mtbnd4
VÝROBCE: MTB
bez DPH : 817,36 Kč
s DPH (21 %):
989,00 Kč

do košíku:
  ks

Kompletní specifikace

MTB ND4 - NÁVĚSTNÍ DEKODÉR PRO 4 x S-com

http://www.mtb-model.com/elektro/nd4-navod121.pdf

Inteligentní návěstní dekodér DCC/ČSD pro 4x S-com návěsti

Parametry Scom-ND4
Rozměry dekodéru: 45x43mm, uchycení 2x otvor 3mm.
Napájení: externí 12V DC. Odběr 20mA+ návěstidla (až 4x 20mA). DCC signál je galvanicky oddělen od napáječe.
Lze napájet i přímo z DCC signálu.
Výstup: 4x S-com + napájení 12V pro návěstidla, ochrana proti přetížení 0.5A /2s
Indikace: 2x LED,
Další vybavení: 1x RS232, 1x tlačítko, 3x propojka

Připojení návěstidel , DCC, napájení
Lze připojit pouze návěstidla, vybavené dekodéry S-com. Počet světel je nezávislý a nemá
žádný vliv na způsob připojení. Připojení se provádí pomocí 3-pin konektorů, zapojení
kabelů je přímé pin-pin, viz obrázek vpravo.

Předvěsti se připojují kabelem paralelně k hlavní
návěsti.
