Úvod » DIGITÁL » VÝHYBKOVÉ A SPÍNACÍ DEK. » PeLi UL16-A03 - SPÍNACÍ DEKODÉR PRO PŘÍSLUŠENSTVÍ

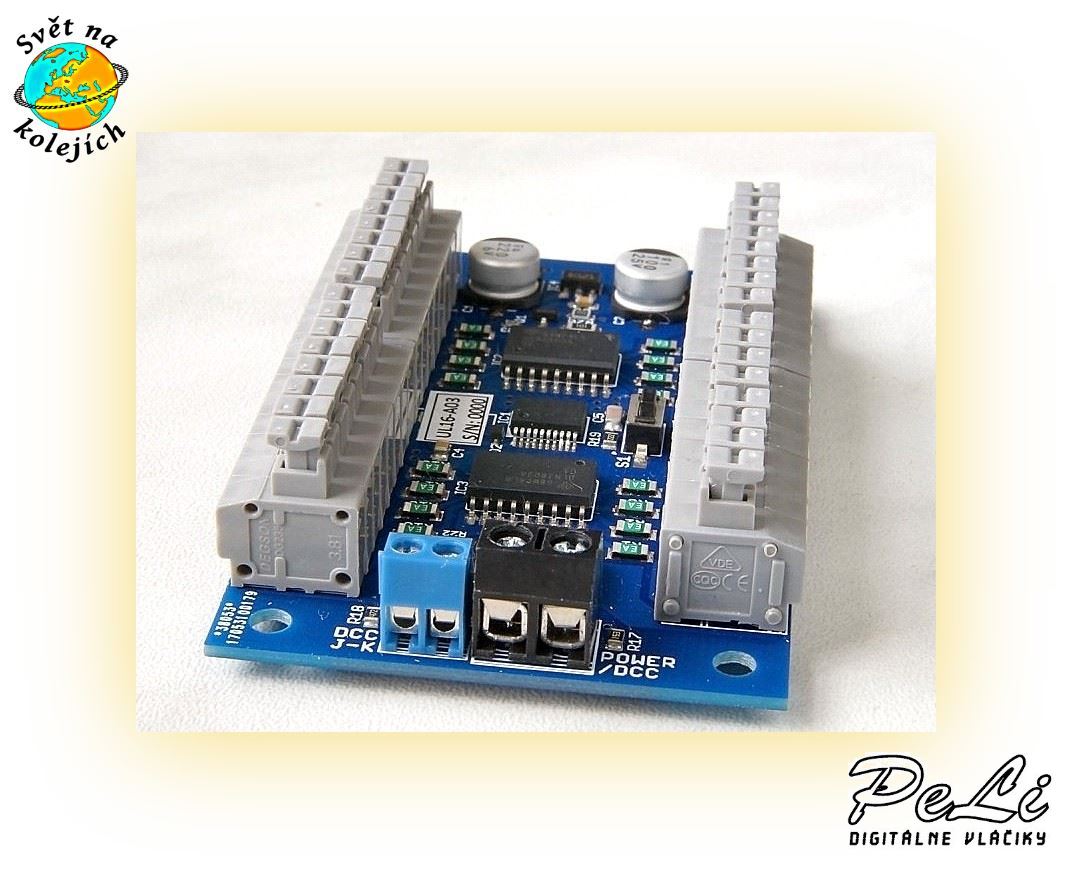

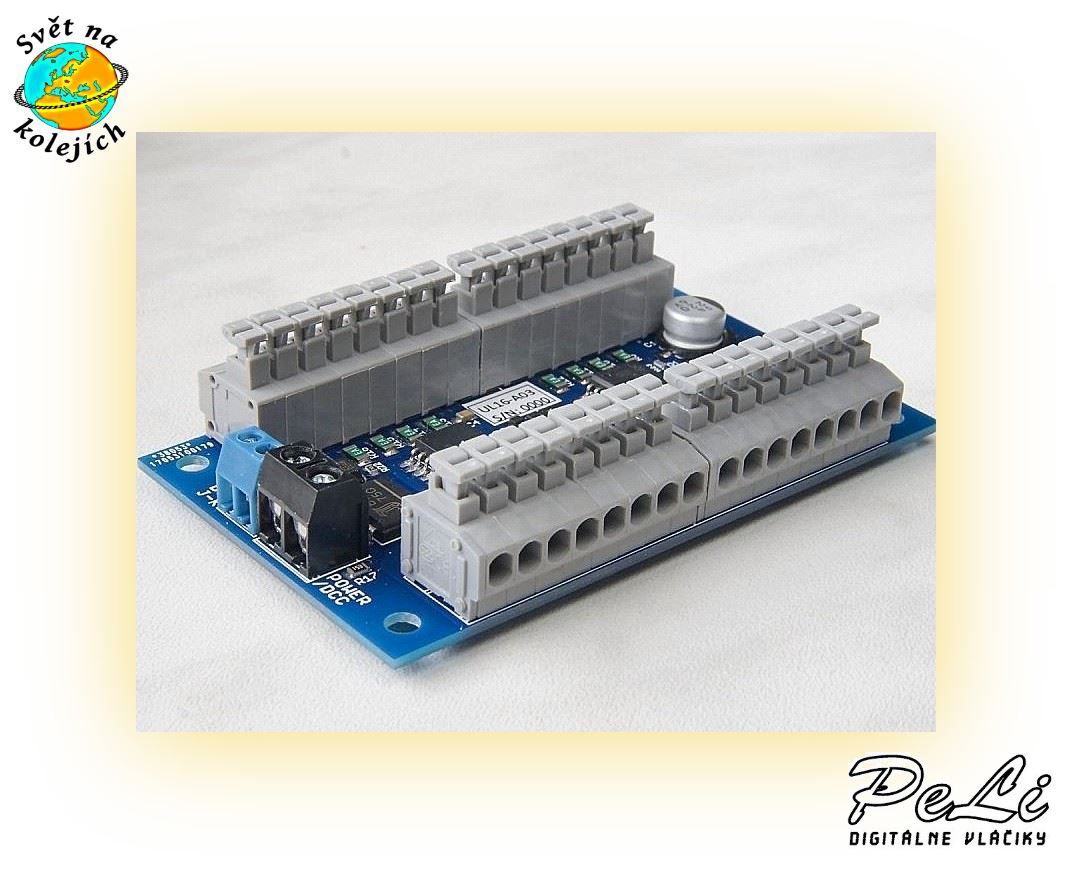

PeLi UL16-A03 - SPÍNACÍ DEKODÉR PRO PŘÍSLUŠENSTVÍ
Kompletní specifikace
PeLi UL16-A03 - SPÍNACÍ DEKODÉR PRO PŘÍSLUŠENSTVÍ
NÁVOD V ZÁLOŽCE "KE STAŽENÍ"
poznámka k zapojeni:
1) Připojení k dcc a napájení lze proklenovat z kolejiště
2)Adresa dekodéru lze nastavit i pres cv1 (adresa dekodéru), jinak cv513 a cv521...
3)Při přiřazování adres od cv50,52,54... (1-8 výstup) a
cv51,53,55(9-16 výstup) musíte využít váhu bitů (tab.4 v návodu)
zde je váha bitů:
| bit | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| váha | 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 |
A chceme-li výstup 1 (-+-) pro přestavník, musíte do cv50
zapsat hodnot 3 (1+3) a tak dál... tím přiřadíte adresu výstupu v zavislosti na
adrese dekodéru, režim potom určítě CV522-CV537 tab3 hodnoty 101-112.
Detaily
Určené pre modelárov s elektro-technickými znalosťami. Vhodné pre digitálny DCC systém alebo pre klasické analógové napájanie.
Možnosti modulu:
- analógová / DCC prevádzka
- opticky oddelený J-K vstup DCC
- programovanie cez DCC
- 16 nezávislých výstupov chránených vratnými poistkami
- 31 svetelných efektov
- ovládanie prestavníkov a SCOM návestidiel
- individuálne a globálne nastavenie jasu
- nastavenie oneskorenia zapnutia a vypnutia
- nastavenie náhodného zapínania a vypínania
- globálne nastavenie rýchlosti efektov
Svetelné efekty:
- 0 bez efektu
- 1 žiarovka
- 2 maják
- 3 blesk
- 4 dvojitý blesk
- 5 žiarivka typ1 - so štartérom
- 6 žiarivka typ2 - nová so štartérom
- 7 žiarivka typ3 - s meničom
- 8 žiarivka typ4 – nová elektronická
- 9 žiarivka typ5 – nová elektronická
- 10 pokazená žiarivka po čase OK
- 11 pokazená žiarivka
- 12 pokazená žiarivka, na konci životnosti
- 13 pokazená žiarivka eletronická 1
- 14 pokazená žiarivka eletronická 2
- 15 sodíková lampa 1
- 16 sodíková lampa 2
- 17 pokazená sodíková lampa 1
- 18 pokazená sodíková lampa 2
- 19 plynová lampa 1
- 20 plynová lampa 2
- 21 plynová lampa 3 slabý tlak plynu
- 22 plynová lampa 4 slabý tlak plynu
- 23 blikanie podľa CV558 a CV559
- 24 opačné blikanie podľa CV558 a CV559
- 25 blikanie podľa CV560 a CV561
- 26 opačné blikanie podľa CV560 a CV561
- 27 zváranie 1
- 28 zváranie 2
- 29 prerušované zváranie
- 30 oheň 1
- 31 oheň 2 (TV)
- 101 elektromagnetický prestavník rovno
- 102 elektromagnetický prestavník odbočka
- 111 motorický prestavník rovno
- 112 motorický prestavník odbočka
- 201-216 scom návestidlo
Rozmery: 50mm x 83mm x 18mm
Napájanie DCC : 10-20V
Napájanie analóg : 7-20V
Zaťaženie jedného výstupu : 0,1A (max 0,25A)
Celkové zaťaženie : max 2,0A
Pracovná teplota : 5 - 60 °C
Ke stažení
_ps_11214Dekoder-pre-prislu-enstvo-v3-1p.pdf
