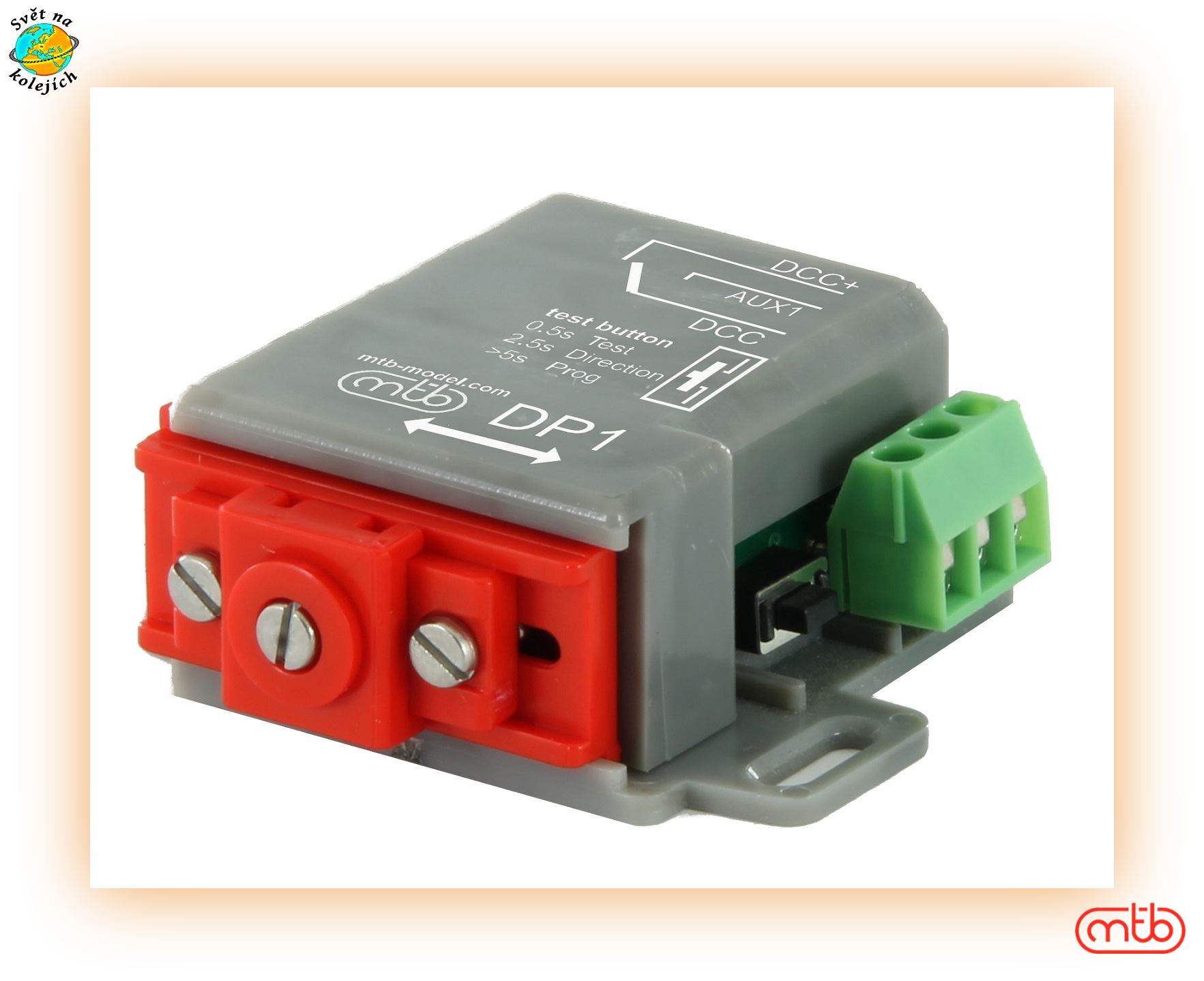

MTB DP1 HO/TT - DIGITÁLNÍ MOTORICKÝ PŘESTAVNÍK DP1

• Rozměry a mechanická funkce shodná s MP1

• 3 stupně zdvihu 3, 6, 9 mm

• pomocný přepínací kontakt, spojený se vstupy DCC

• Rychlé nastavení konfiguračním tlačítkem

Přestavníky DP1 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Pro napájení výhybek je vyveden 1x pomocný kontakt, který napájí signálem DCC srdcovku. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

Zapojení přestavníku

JEDNODUŠE...

PŘIPOJÍTE DVA DRÁTKY KE KOLEJÍM  NEBO K CENTRÁLE, POMOCÍ PROGRAMOVACÍHO TLAČÍTKA

(PŘIDŽÍTE 5s A NAPŘ. NA MULTIMAUSU PŘEHODÍTE VÝHYBKU S DANOU ADRESOU

A TÍM ZADÁTE ADRESU DO PŘESTAVNÍKU)....

"PAN PŘESTAVNIK PRO DCC"
