MTB MP6 HO/TT - IMPULZNÍ MOTORICKÝ PŘESTAVNÍK MP6









                      MTB MP6 HO/TT - IMPULZNÍ MOTORICKÝ PŘESTAVNÍK MP6




















skladem

















                      Skladem:


                            10 ks






                      Číslo produktu:

                            MTB MP6






                        VÝROBCE:


                                    MTB






                        MĚŘÍTKO:


                                    HO,TT







                         bez DPH                          :



      404,13 Kč






                         s DPH (21 %):





        489,00 Kč












do košíku:





        ks











































Kompletní specifikace


MTB MP6 HO/TT - IMPULZNÍ


MOTORICKÝ PŘESTAVNÍK MP6


• Miniaturní rozměry 30×42 mm (š×d)
 • Univerzální zapojení jako elektromagnetický přestavník
 • Impulsní ovládání
 • 4 stupně zdvihu 3, 6, 9 a 12 mm
 • Integrovaný dvojitý přepínací kontakt

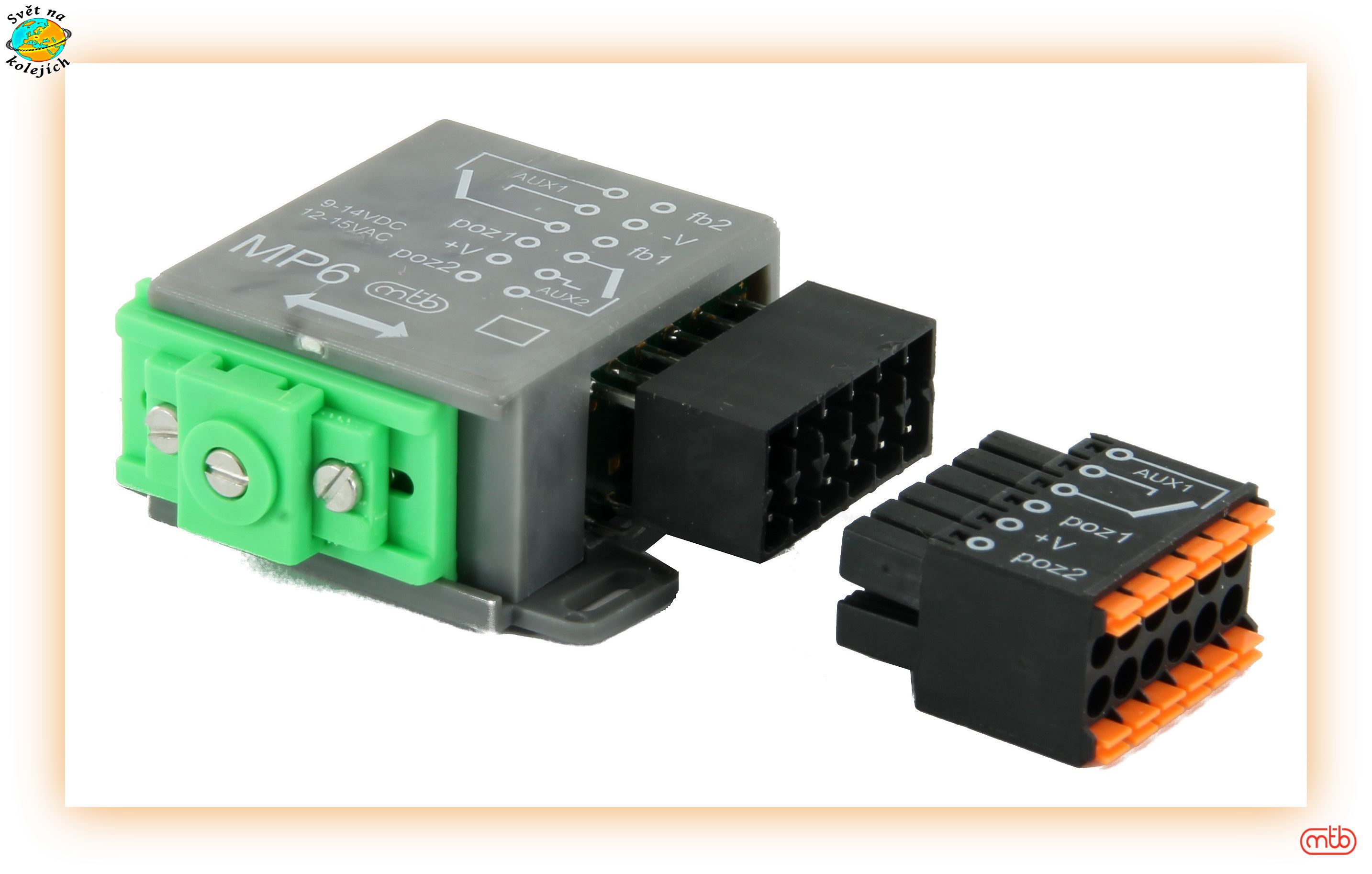

 • Pohodlná instalace s odnímatelným konektorem

 Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

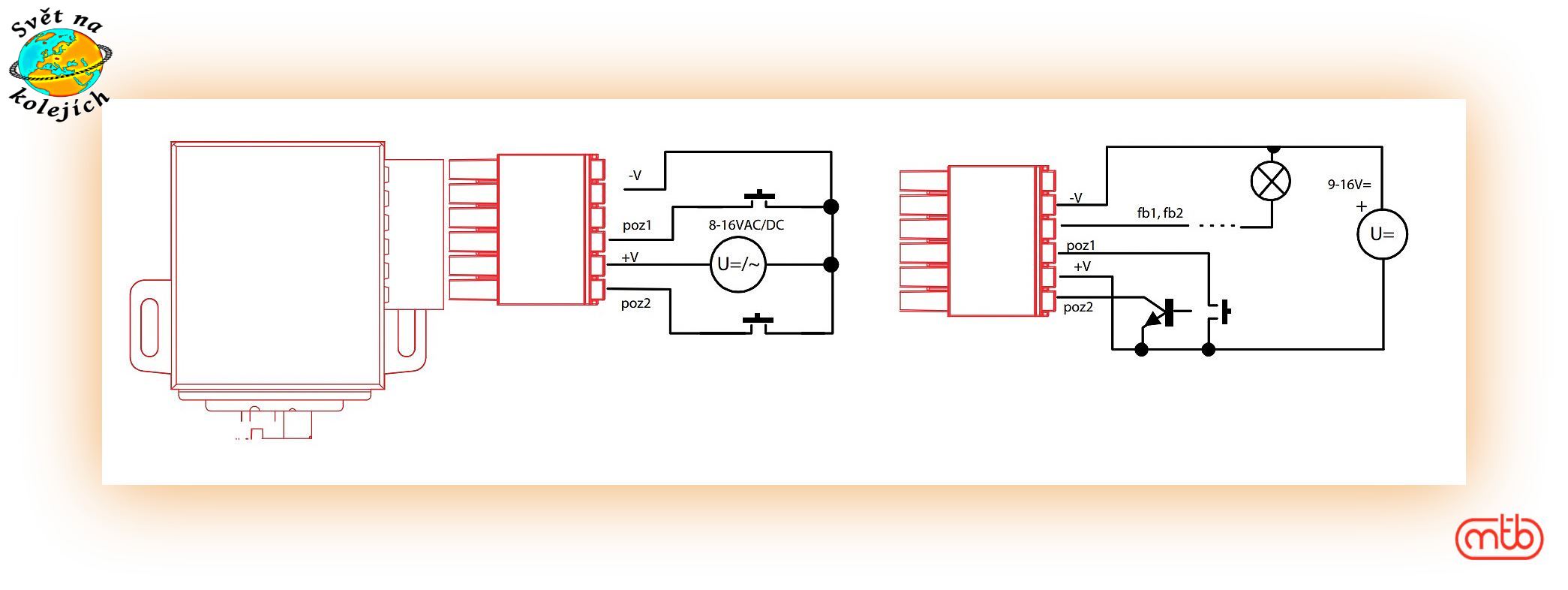

 Přestavník MP6 slouží jako náhrada standardního dvoucívkového  přestavníku, s ovládáním krátkými impulsy. Napájecí napětí 9-14V  stejnosměrné,  které musí být trvale přivedeno. Přestavení do koncové polohy zajišťuje  paměťové relé které se ovládá krátkým impulsem (min 40ms) z ovládacího  zařízení/spínače.  Impulsní vstupy jsou dva POS1,POS2, sepnutím vstupu k napětí -U  (společná nula) dojde k zahájení pohybu. Elektronika přestavníku zajistí   plynulé přestavení a dojezd do koncové polohy, i když ovládací impuls  již odezněl.  Přídavné výstupy (fb1, fb2) jsou určené k signalizaci koncové polohy  přestavníku pomocí LED nebo žárovky, tyto kontakty spínají po  dojezdu ke společnému (zápornému) pólu napětí. Nebo lze použít pro DCC  řízení jako zpětný ohlas polohy zařízení.

 Pro doplňkové použití je přestavník vybaven dvěma izolovanými přepínacími kontakty s kapacitou 1A.  Koncové spínače a relé zajišťují dojezd do polohy i po obnovení přerušeného napájení.
