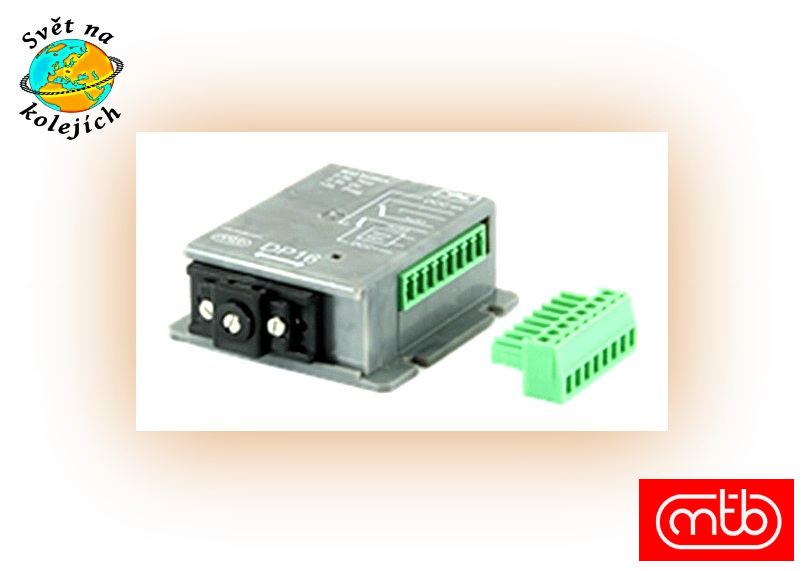

MTB DP16 - DIGITÁLNÍ MOTORICKÝ PŘESTAVNÍK DP16

• Rychlé nastavení konfiguračním tlačítkem

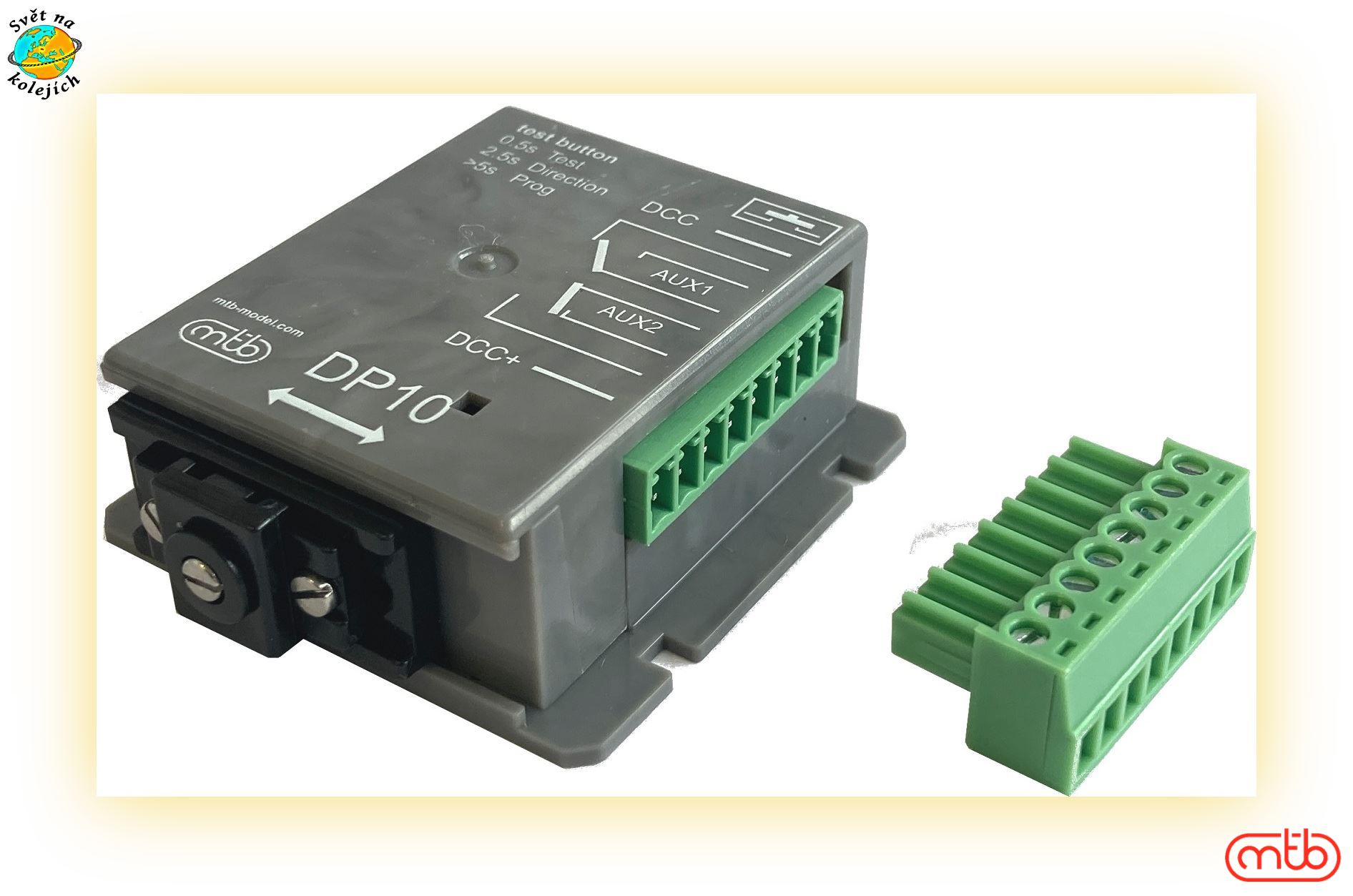

Přestavníky DP4/10 jsou vybaveny rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále jsou vybaveny pomocnými přepínači AUX1, AUX2 pro indikaci a napájení srdcovky. Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DPx jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

• Integrovaný DCC dekodér, nízká cena
• 2x vstupy pro manuální ovládání
• Rozměry a mechanická funkce shodná s MP10
• 4 stupně zdvihu 3.5, 6, 9.5 a 12.5 mm
• 1x nezavislý přepínací kontakt + 1x výstup pro napajení srdcovky AUX2
• Rychle nastavení konfiguračním tlačítkem

Přestavník DP16 je vybaven rozhraním DCC které zajišťuje příjem digitálních povelů a současně napájení chodu přestavníku. Dále obsahuje pomocný přepínací kontakt AUX1 pro indikaci a napájení srdcovky. Pro zjednodušené napájení srdcovky lze využít i signal AUX2, který je spojen s DCC vstupy.

Pro manuální ovládání chodu jsou navrženy 2x vstupy biDIR, které svojí polaritou +- (12V/4mA) řídí chod přestavníku. Pomocí 2 resistorů lze použít i jako 3 vodičové zapojení. Řízení z povelů DCC má vyšší prioritu.

Indikační LED dioda slouží pro signalizaci stavů, pro konfiguraci a testování se používá pomocné tlačítko.

DP16 jsou navrženy pro snadnou instalaci a ovládání výhybek přes DCC, bez nutnosti nákupu, montáže a konfigurace samostatných DCC dekodéru příslušenství.

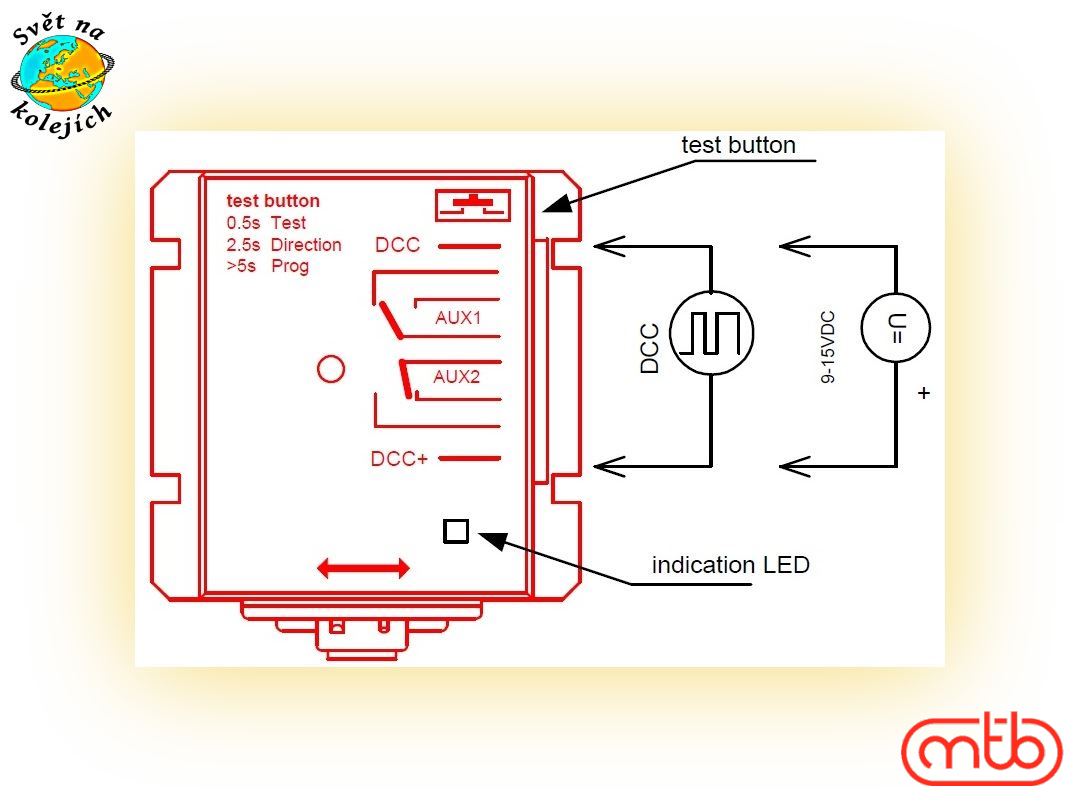

Zapojení přestavníku
